PCQ - MikroTik RouterOS最简单的QoS方案

2020 年 05 月 01 日

10447 次浏览

2268字数

要问QoS哪家强，大佬们一致推荐ROS，但是这个系统并不怎么适合小白使用，所以这里介绍一种最简单的QoS方式：PCQ。

PCQ即PerConnection Queuing（每次连接排序），唯一一种能无等级排序的限流策略。PCQ会根据pcq-classifier参数产生子队列，每个子队列都有一个pcq-rate的数据率限制和pcq-limit大小的数据包。PCQ总大小不能大于pcq-total-limit

我家宽带情况：联通单线单拨，实测下行240Mbps，上行35Mbps。

前提条件：要完成基本配置，能上网，比如NAT，DHCP等配置好，然后再配置Queue。

第一步：标记数据

通过Firewall中Mangle的forward链表和prerouting链表，分别标记上传和下载的数据。

命令方式

# 标记上行数据包
# 注意out-interface改为你的WAN口名，如果使用PPPoE，那么就是你的PPPoE接口，一般是PPPoE-out1这种。
/ip firewall mangle add chain=forward action=mark-packet new-packet-mark=packet_upload passthrough=yes  out-interface=ether1 log=no log-prefix=""

# 标记下行数据包
# 注意的in-interface改为你的WAN口名，如果使用PPPoE，那么就是你的PPPoE接口，一般是PPPoE-out1这种。
/ip firewall mangle add chain=prerouting action=mark-packet new-packet-mark=packet_download passthrough=yes in-interface=ether1 log=no log-prefix=""

Winbox方式

依次点开IP-Firewall-Mangle，添加两条规则。

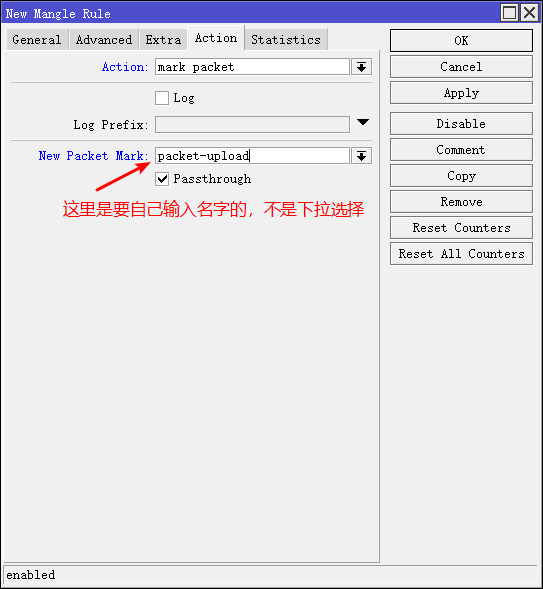

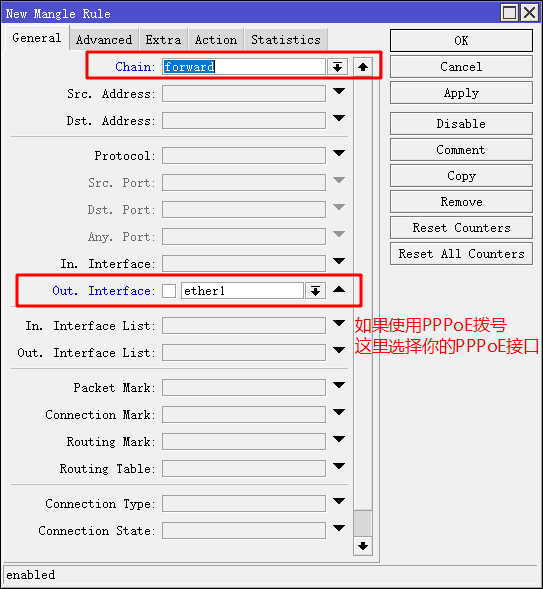

标记上行数据包
forward
action

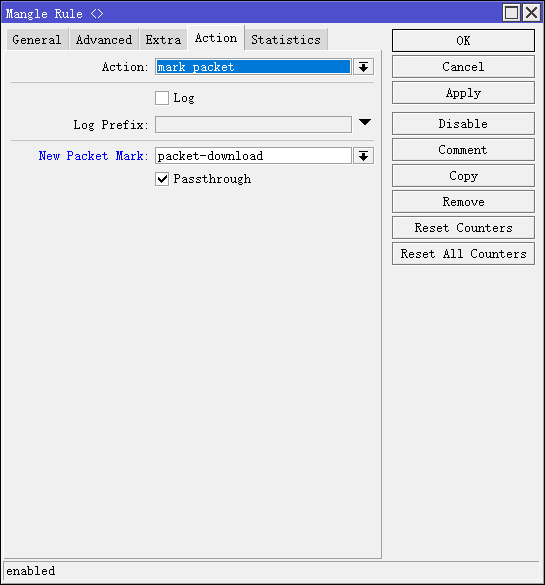

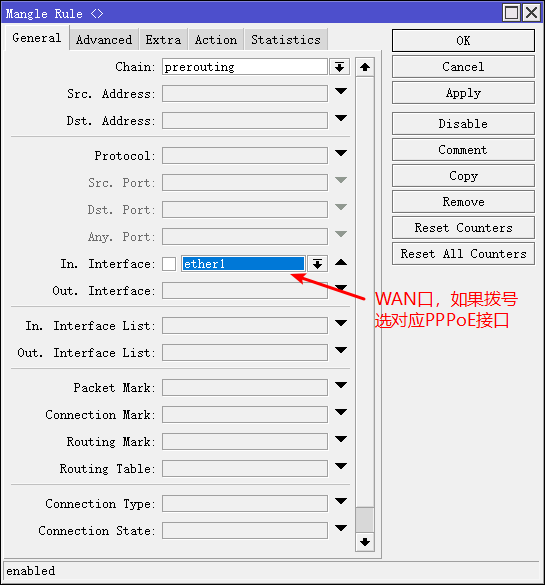

标记下行数据包
prerouting
action

第二步：配置Queue Type

QueueType直接用内置的就足够了pcq-download-default，pcq-upload-default

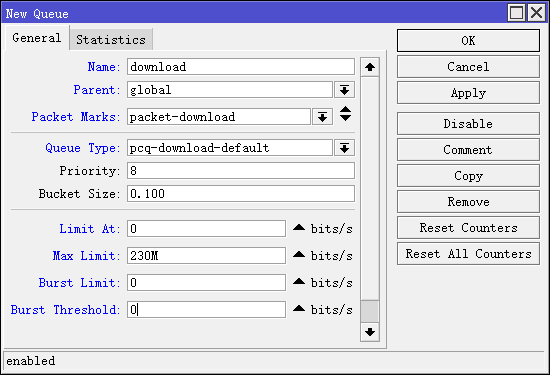

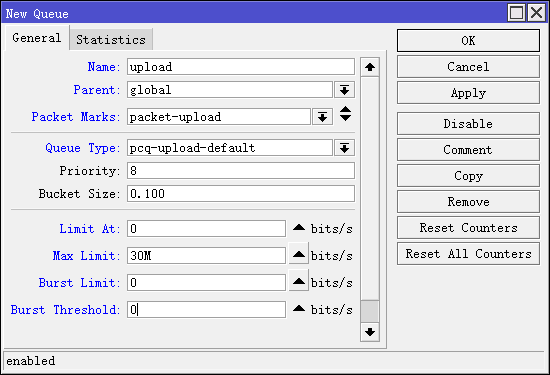

第三步：配置Queue Tree

上行35Mbps，保留5M做缓冲，下行240Mbps，保留10M做缓冲，所以上行和下行最大限制分别为30M，230M

命令方式

/queue tree add name="download" parent=global packet-mark=packet_download limit-at=0 queue=pcq-download-default priority=8 max-limit=230M burst-limit=0 burst-threshold=0 burst-time=0s bucket-size=0.1

/queue tree add name="upload" parent=global packet-mark=packet_upload limit-at=0 queue=pcq-upload-default priority=8 max-limit=30M burst-limit=0 burst-threshold=0 burst-time=0s bucket-size=0.1
